1.結構尺寸設計

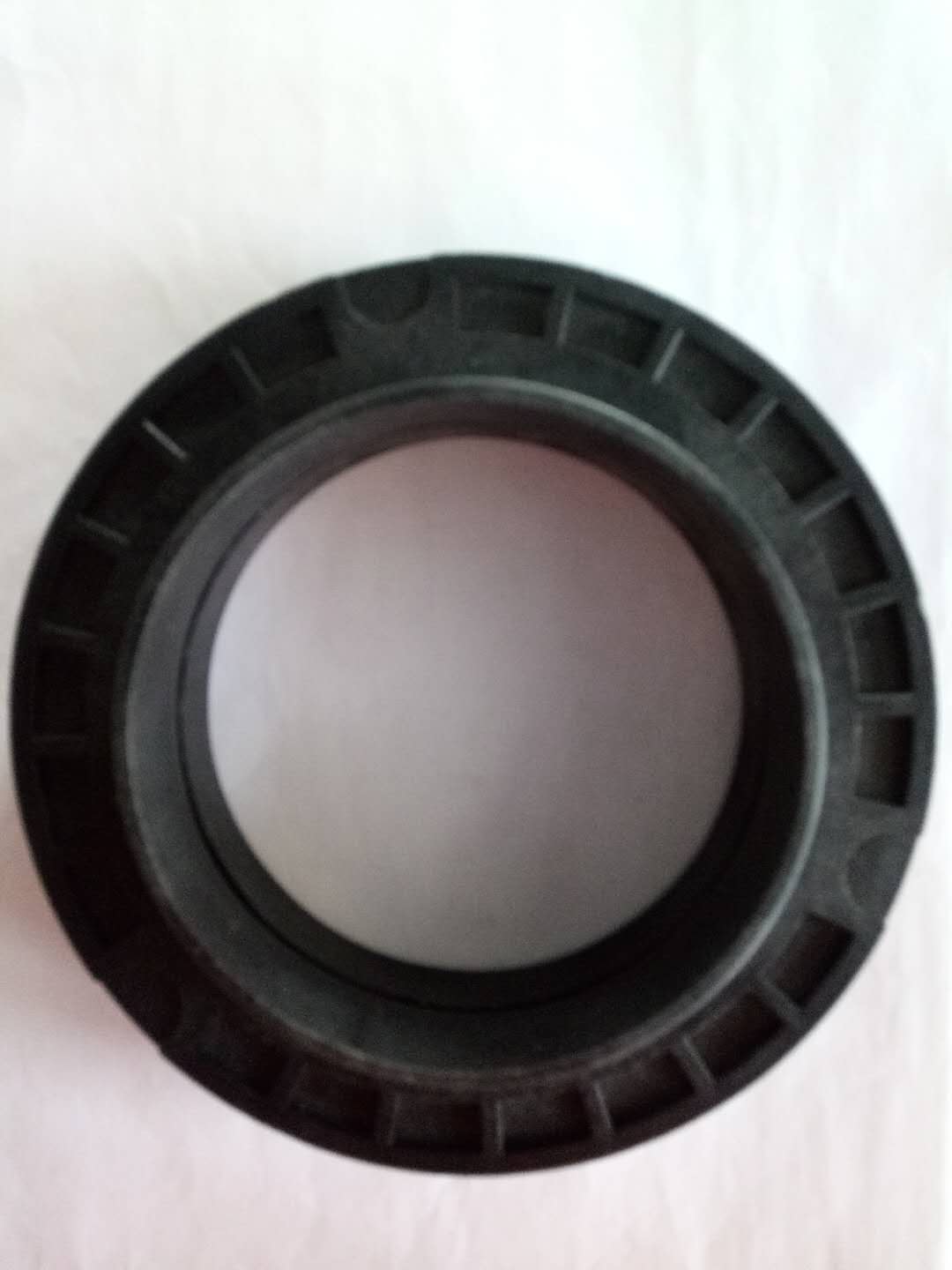

軸承結構是推力角接觸球軸承，外部帶尼龍內外圈罩子

推力軸承參數內徑Φ110外徑Φ124高度9.4

軸向額定動載荷計算參照軸承額定動負荷計算按標準GB/T6391-1995（ISO

Ca=bmfcZ⅔Dw1.8

=16.72KN           fc載荷系數

軸向額定靜載荷計算參照軸承額定動負荷計算按標準GB/T6391-1995（ISO

Coa =fo·ZDw 2sinα

=65.87KN          fo載荷系數

軸承壽命長：

軸承適合的工作溫度：-20℃~70℃

2.材質和熱處理

1）材料要求：

軸承：內外圈軸承鋼GCr15，材料選用國內大廠管料。經過淬火加低溫回火后具有較高的硬度、均勻的組織、良好的耐磨性、高的接觸疲勞性能。。

原材料機械性能：抗拉強度(MPa):861.3

屈服強度(MPa):518.42

斷后伸長率(%):27.95

抗彎強度(MPa):1821.6

熱處理：

淬火采用保護氣氛網帶爐，鹽浴淬火，硬度61HRC~65HRC

尼龍保持架和鋼球

選用尼龍66，耐摩擦磨損，軸承溫升低，啟動力矩小；具有彈性，自潤滑性能優異，磨損后不產生易于氧化的鐵粉，不促進油脂的劣化；韌性好耐沖擊。

罩子：

內外圈罩子材質尼龍PA66，主要特性是力學性能優異，抗拉強度高，韌性好，能耐反復沖擊震動，使用溫度范圍為-40℃~80℃，容易加工，耐磨，摩擦因數低，自潤滑性優良，耐油，耐弱堿。PA66經過玻璃纖維增強以后，機械性能得到很大提升。
